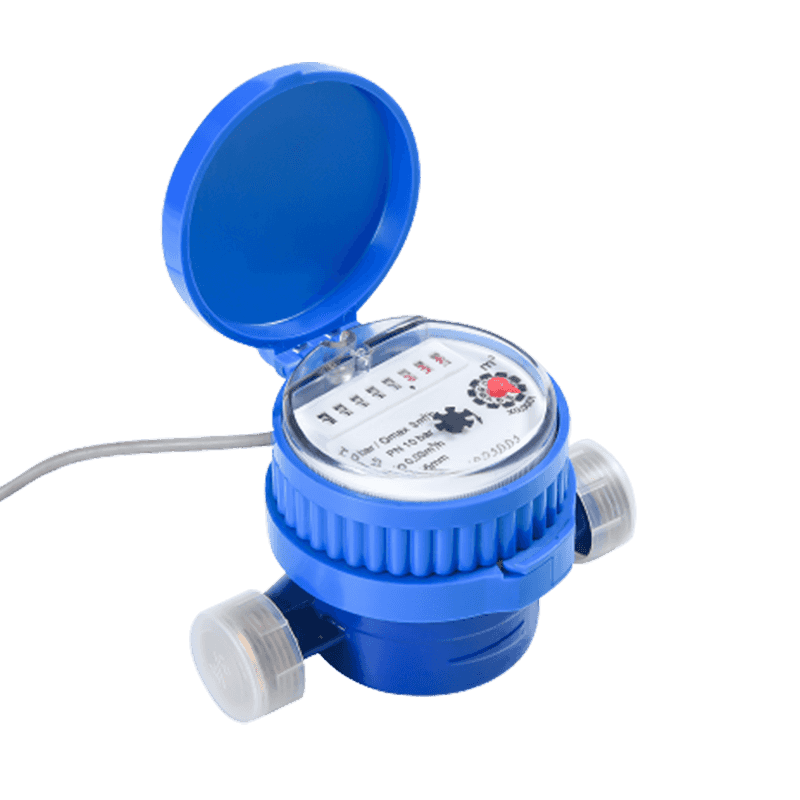

KM02-09
この一連の製品は、光電気直接読み取りモジュールを採用して、水消費データを読み取り、特別なワイヤーにアップロードします。システム全体は、ウォーターメーター、コレクター、および管理センターで構成されています。直接読み取り機能、組み込みのバッテリー、長いサービス寿命、防水性、抗静止、防水性、耐捨て、磁気干渉、オプションの制御バルブ、高防水レベル。
説明
1。機能
スーパードライタイプレジスタ、長期のクリアリーディングを備えた磁気ドライブ。
材料、鉄、プラスチック、真鍮、ステンレス
湿気防止、日焼け防止、抗フルクチャー、抗静止、抗磁気干渉、抗不凍結、IP68
水の消費量は、時間内に読み取ったり記録したりできます
環境:B、E1
水の消費量を読むことを除いて、ゼロ電源
水道メーターやコレクターを簡単に追加および維持できます
オプション用の非返品バルブとストレーナー
外部磁石保護のための磁気シールド。
2.電子技術
| 作業電圧 | 作業温度 | 動作電流 | 出力 |
| DC9-15V(RS-485) | -10〜45℃ | ≤9mA | RS-485 |
3。ヘッド損失曲線
4。精度エラー曲線
5。インストールディメンション
| アイテム番号 | lxsgy-15 | |
| L | mm | 110 |
| h | mm | 80 |
| w | mm | 80 |
| 接続スレッド: | D(mm) | G3/4 " |
| 組合なし kg | 0.47kg | |
6.主な技術パラメーター
| モデル番号 | lxsgy-15 | lxsgy-20 | lxsgy-25 | lxsgy-32 | lxsgy-40 | ||||||||||
| 公称直径(DN)[mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| 比率Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| 過負荷流量(Q4)[m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| 永久流量(Q3)[m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| 移行流量(Q2)[m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| 精度クラス: | 2 | ||||||||||||||
| 低流量ゾーンの最大許容誤差(MPEι) | ±5% | ||||||||||||||
| 上流量ゾーン(MPEμ)の最大許容誤差 | 温度≤30の水で±2%℃ 温度を持つ水の±3%> 30℃ | ||||||||||||||
| 温度クラス | T30、T50 | ||||||||||||||
| 水圧クラス | マップ10 | ||||||||||||||
| 圧力損失クラス | △P63 | ||||||||||||||
| 範囲を示す[m³] | 99 999 | ||||||||||||||
| の解決 デバイスを示す[m³] | 0.00005 | ||||||||||||||
| フロープロファイルの感度クラス | U10 D5 | ||||||||||||||
| オリエンテーションの制限 | Horizontal | ||||||||||||||
