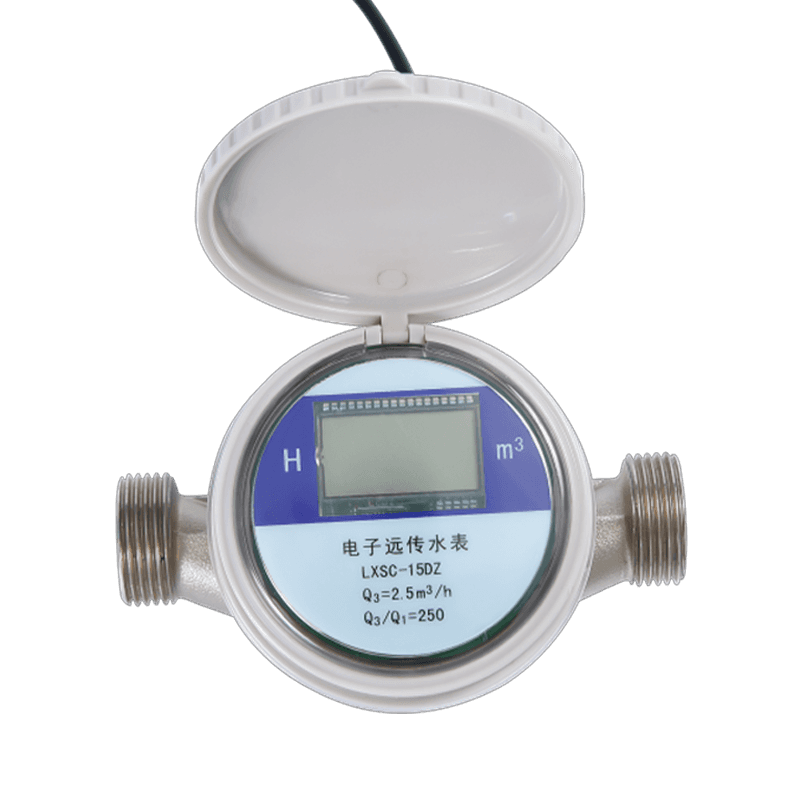

KM02-08
この一連の製品は、光電気直接読み取りモジュールを採用して、水消費データを読み取り、特別なワイヤーにアップロードします。システム全体は、水道メーター、コレクター、および管理センターで構成されています。直接読み取り機能、組み込みのバッテリー、長いサービス寿命、防水性、抗抵抗性、湿気、防腐剤、反磁気干渉、オプションの制御バルブ、高防水レベル。
説明
1。機能
シングルジェットlデジタルリモートウォーターメーター
ドライタイプのレジスタ、磁気ドライブ
材料、鉄、プラスチック、真鍮、ステンレス
湿気防止、日焼け防止、抗フルクチャー、抗静止、抗磁気干渉、抗不凍結、IP68
水の消費量は、時間内に読み取ったり記録したりできます
環境:B、E1
水の消費量を読むことを除いて、ゼロ電源
水道メーターやコレクターを簡単に追加および維持できます
2.電子技術
| 作業電圧 | 作業温度 | 動作電流 | 出力 |
| DC9-15V(RS-485) | 0 ℃〜45℃ | ≤9mA | RS-485 |
3。ヘッド損失曲線
4。精度エラー曲線
5。インストールディメンション
| アイテム番号 | lxsgy-15 | |
| L | mm | 110 |
| h | mm | 80 |
| w | mm | 70 |
| 接続スレッド: | D(mm) | G3/4 " |
| D(mm) | R1/2 | |
| 組合なし kg | 0.47 | |
6.主な技術パラメーター
| モデル番号 | lxsgy-15 |
| 公称直径(DN)[mm] | 15 |
| 比率Q3/Q1 | 250 |
| 過負荷流量(Q4)[m³/h] | 3.125 |
| 永久流量(Q3)[m³/h] | 2.5 |
| 移行流量(Q2)[m³/h] | 0.025 |
| 最小流量(Q1)[m³/h] | 0.015 |
| 精度クラス | 2 |
| 低流量ゾーンの最大許容誤差(MPEι) | ±5% |
| の最大許容エラー 上部流量ゾーン(MPEμ) | 温度≤30の水で±2%℃ 温度を持つ水の±3%> 30℃ |
| 温度クラス | T30、T50 |
| 水圧クラス: | マップ16 |
| プレッシャーロスクラス: | △P63 |
| 範囲を示す[ | 99 999 |
| の解決 デバイスを示す[ | 0.00005 |
| フロープロファイルの感度クラス | U10 D5 |
| オリエンテーションの制限 | 水平 |
| インターフェイスと通信 | M-Bus、RS485、Lorawan、Pulse |
