KM05-15

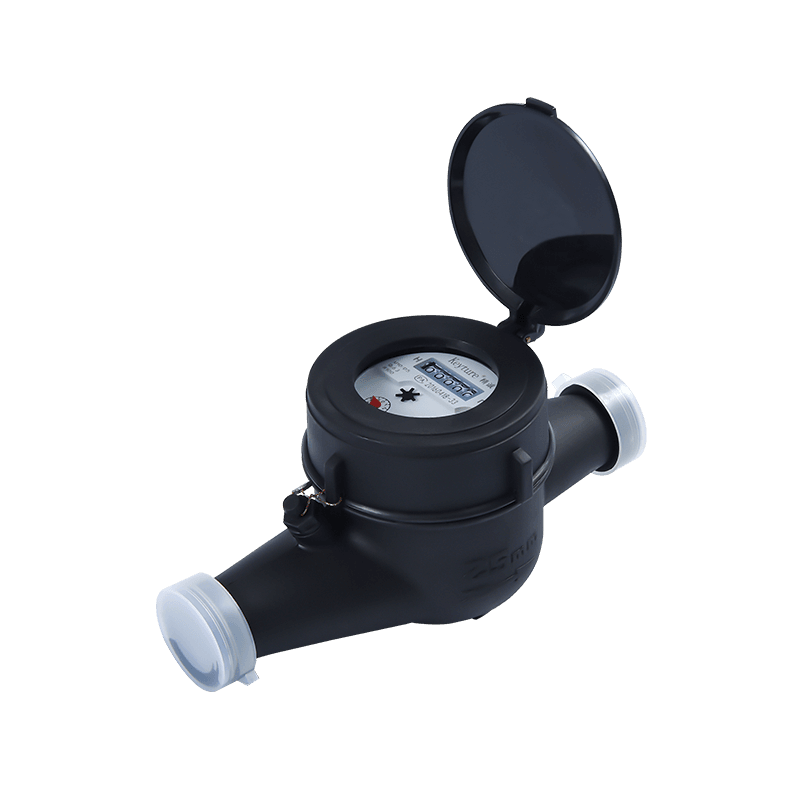

ウェットタイプベーンホイールプラスチックボディマルチジェットコールドウォーターメーター

PE、PP、ABCプラスチックシェル、DN15-DN40、マルチジェットベーンホイールシールカウンタードライタイプ、ギアドライブ、小さな抵抗、内部または外側の調整。

お問い合わせ

PREV: 垂直ウェットタイプベーンホイールステンレススリーブ付きメカニカルコールドウォーターメーター NEXT:水平乾燥型回転式ピストン体積真鍮体水マタ

説明

1。機能

マルチジェットタイプのギアドライブを採用します。
完全な液体シールカウンター、ギアドライブ、不凍液、長期的な明確な読み、改ざん。
素材：真鍮、鉄、オプション用のプラスチック製のボディ。
非ターンバルブとストレーナーが利用可能です。
グリットと微粒子の影響を受けません。
リードシールと防塵カバーが付いています。
ISO4064を確認してください。
IP68で利用可能。

2。ヘッド損失曲線

3。精度エラー曲線

4。インストールディメンション

アイテム番号		lXSG-15	LXSG-20	LXSG-25	LXSG-32	LXSG-40
L	mm	260	295	345	350	375
L1	mm	165	190	225	230	245
h	mm	110	110	115	115	115
w	mm	98	98	110	110	110
接続スレッド	D（mm）	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2
接続スレッド	D（mm）
重さ	組合と kg
重さ	組合なし kg	1.2	1.4	1.8	2.2	2.6

5。主な技術データ

モデル番号	LXSG-15			LXSG-20			LXSG-25			LXSG-32			LXSG-40
公称直径（DN）[mm]	15			20			25			32			40
比率Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
過負荷流量（Q4）[m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
永久流量（Q3）[m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	16	16	16	25	25	25
移行流量（Q2）[m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1008	0.063	0.2	0.16	0.1	0.32	0.256	0.16
最小流量（Q1）[m³/h]	0.03125	0.025	0.015625	0.05	0.04	0.025	0.07875	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
精度クラス	2
低い場合の最大許容誤差流量ゾーン（MPE/）	±5％
アッパーの最大許容エラー流量ゾーン（MPEμ）	温度≤30の水で±2％℃ 温度を持つ水の±3％＞ 30℃
温度クラス	T30、T50
水圧クラス	マップ16
圧力損失クラス	△P63
範囲を示す[m³]	99 999
の解決デバイスを示す[m³]	0.00005
フロープロファイルの感度クラス	U10 D5
オリエンテーションの制限	Horizontal
