KM01-16

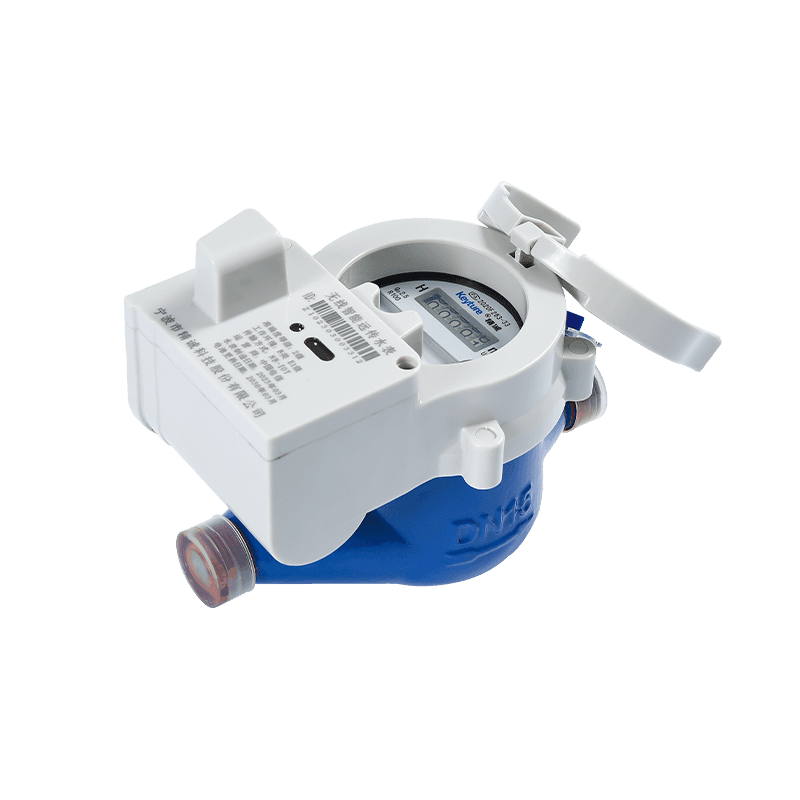

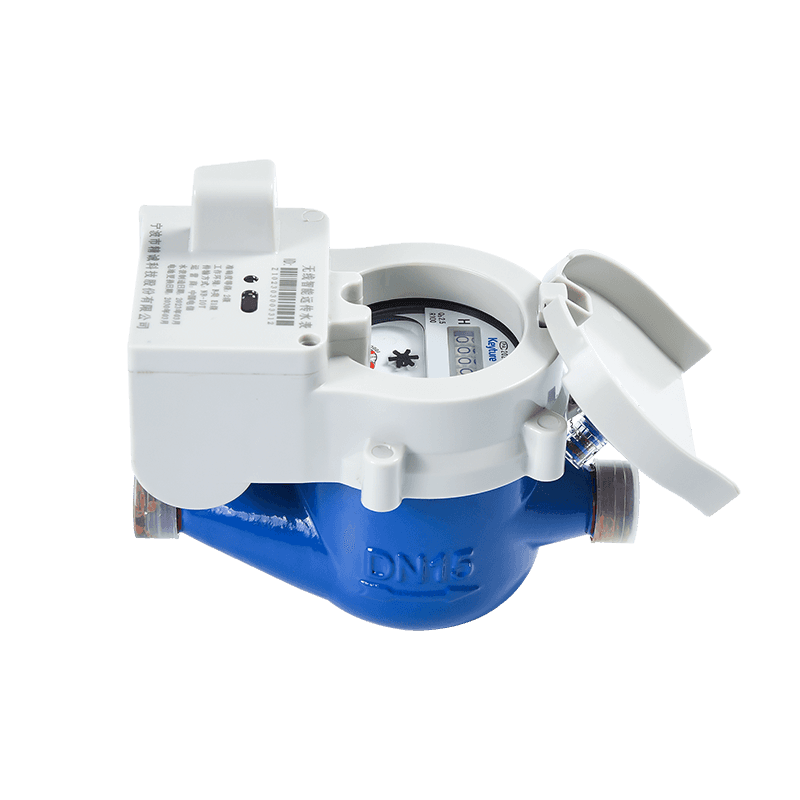

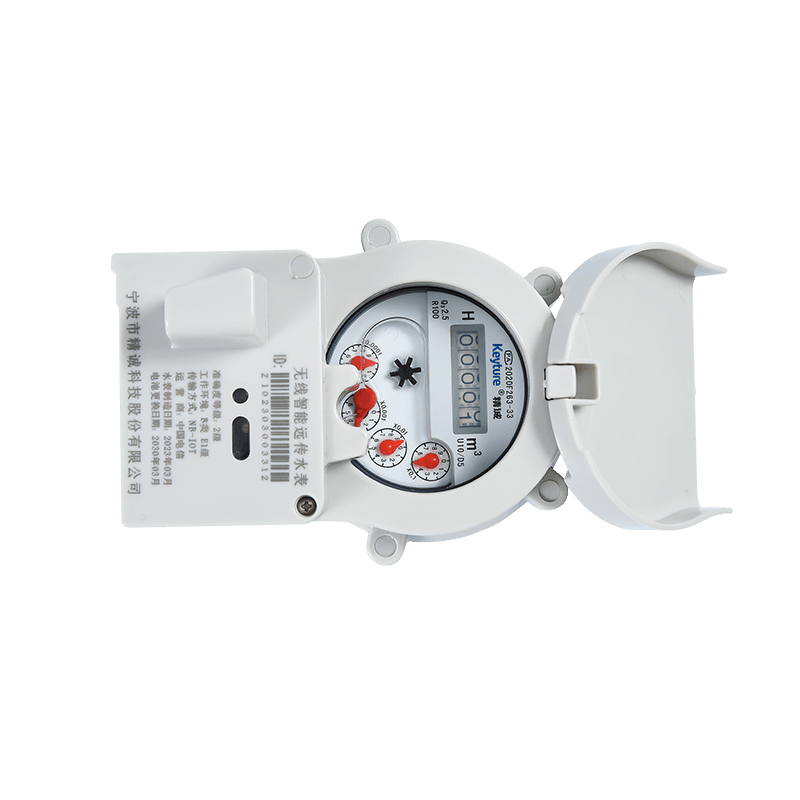

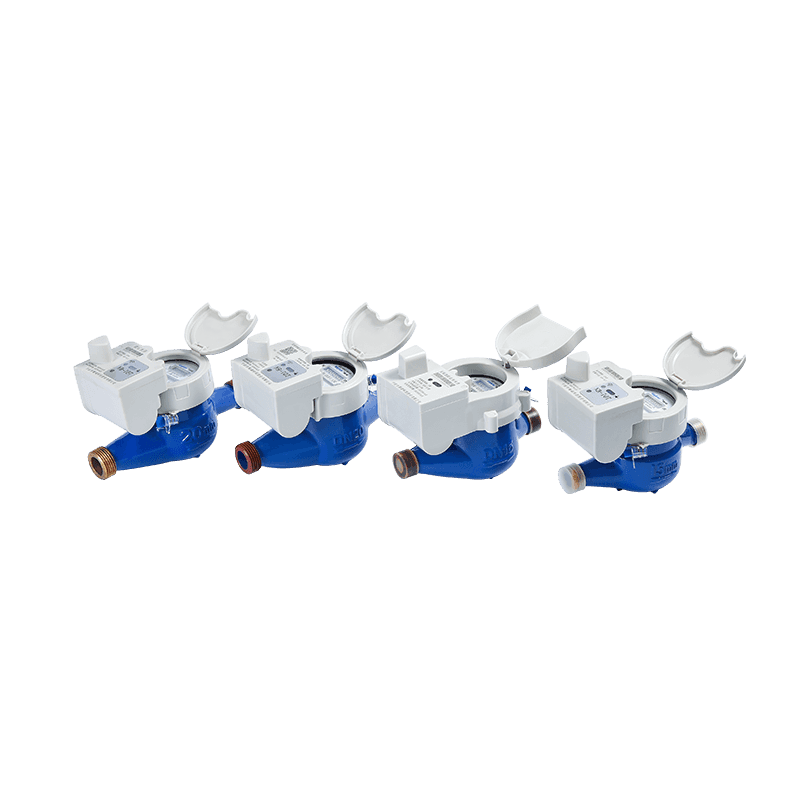

この一連の製品は、メカニック部分をインテリジェントモジュールから完全に分離し、NB \ Loraインターネットを介して水の消費をアップロードするワイヤレスリモートウォーターメーターです。 NB-OITシステムは、NB-Iot管理システムプラットフォーム、ベースステーション、および水道メーターで構成されています。
説明
1。機能
2。電子パラメーター
| DataComms | 静的電流 | 報告 | 動作周波数 | 送信パワー | 感度を受け取ります |
| ロラ | 20 μa | ホール\リードスイッチ | 470-510Mhz | ≤ 20dbm | -136 1 DBM |
| nb-lot | 10 μa | ホール\リードスイッチ | B1、B2、B5、B8、NB-LOT | ≤ 23dbm | -131 1 DBM |
3。ヘッド損失曲線
4。精度エラー曲線
5。インストールディメンション
| アイテム番号 | LXSGw-15 | LXSGW-20 | |
| L1 | mm | 260 | 295 |
| L | mm | 165 | 190 |
| H | mm | 155 | 155 |
| W | mm | 85 | 85 |
| 接続スレッド | D(mm) | G3/4 " | G1 " |
| D(mm) | R1/2 | R3/4 | |
| 組合なし kg | 1.0kg | 1.2kg | |
6.主な技術パラメーター
| モデル番号 | LXSGW-15 | LXSGW-20 | |||||||||||||
| 公称直径(DN)[mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| 比率Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| 過負荷流量(Q4)[m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| 永久流量(Q3)[m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| 移行流量(Q2)[m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| 最小流量(Q1)[m³/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| 精度クラス | 2 | ||||||||||||||
| 低流量ゾーンの最大許容誤差(MPEι) | ±5% | ||||||||||||||
| 上流量ゾーン(MPEμ)の最大許容誤差 | 温度≤30の水で±2%℃ 温度を持つ水の±3%> 30℃ | ||||||||||||||
| 温度クラス | T30、T50 | ||||||||||||||
| 水圧クラス | マップ16 | ||||||||||||||
| 圧力損失クラス | △P63 | ||||||||||||||
| 範囲を示す[m³] | 99 999 | ||||||||||||||
| 示すデバイスの解像度[m³] | 0.00005 | ||||||||||||||
| フロープロファイルの感度クラス | U10 D5 | ||||||||||||||
| オリエンテーションの制限 | Horizontal | ||||||||||||||
