KM02-05

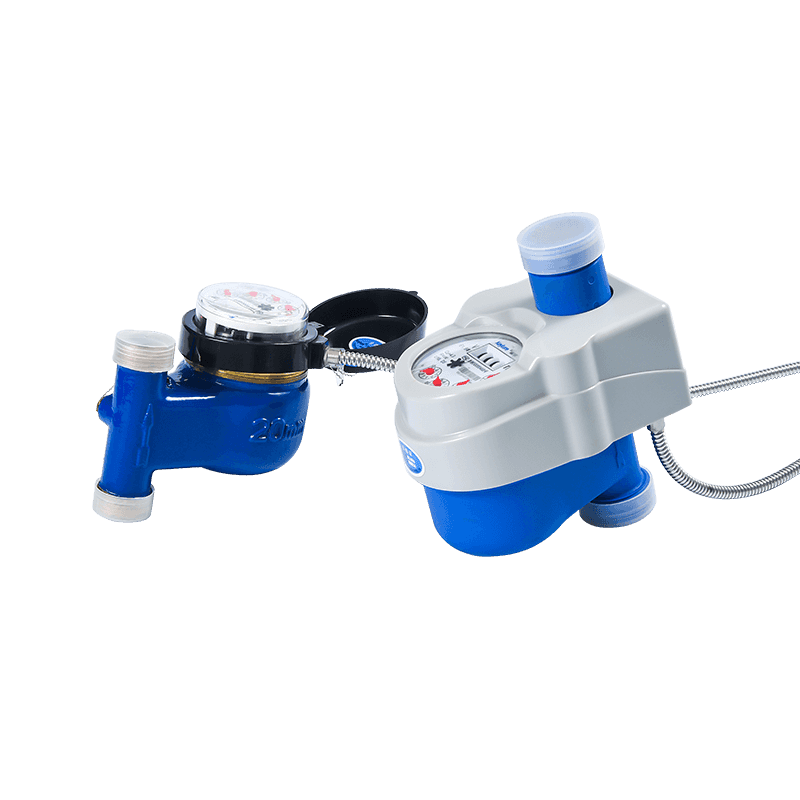

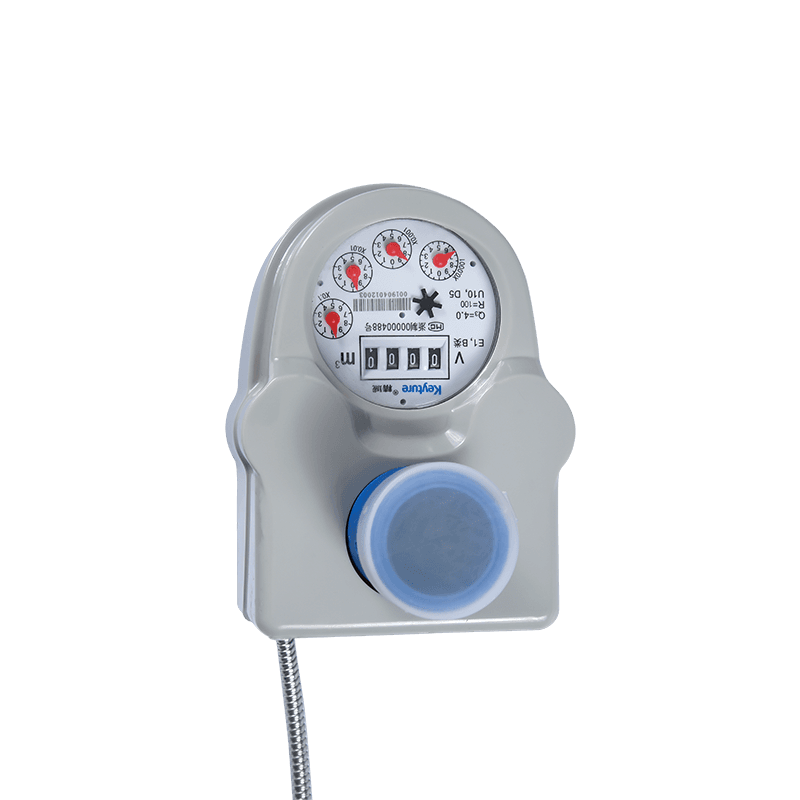

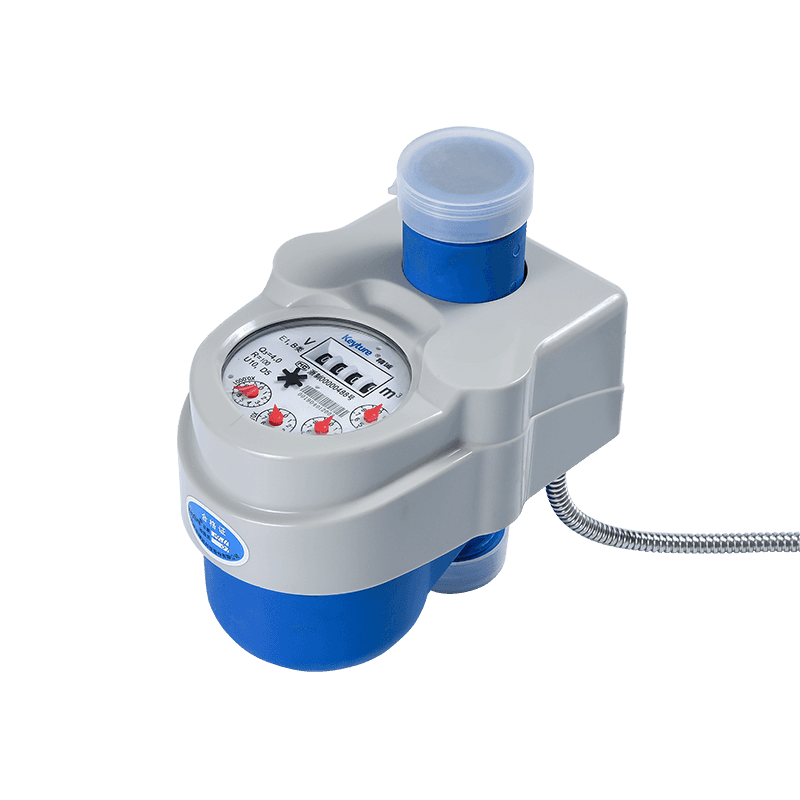

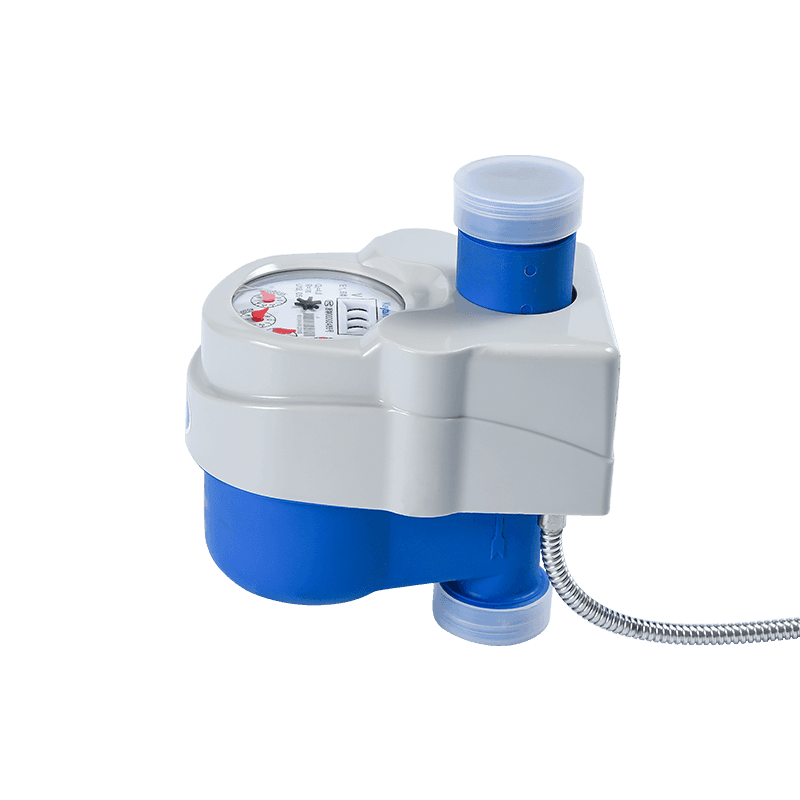

バルブ付きの垂直乾燥タイプの有線リモートプラスチックボディウォーターメーター

この一連の製品は、光電気直接読み取りモジュールを採用して、水消費データを読み取り、特別なワイヤーにアップロードします。システム全体は、水道メーター、コレクター、管理センターで構成されています。プラスチックボディは軽く、バルブコントロールを簡単に取り付けることができます。

お問い合わせ

PREV: ボールバルブを備えた乾燥タイプの有線リモートウォーターメーター NEXT:乾燥タイプ有線リモートウォーターメーター（パルス）

説明

1。機能

●マルチジェットベーンホイール、個別のシーリング構造、交換してメンテナンスしやすい。
●ドライタイプレジスタ、磁気駆動、磁気干渉、不凍結防止、長期的なクリアリーディング。
●材料：鉄、プラスチック、真鍮、ステンレス。
●防湿性、日焼け防止、抗フルクチャー、抗静止、抗磁気、IP68。
●リモートバルブ制御はオプションです。
●水の消費量は、リアルタイムで読み取るか、記録することができます。
●環境B、E1。
●水の消費量を読むことを除いて、ゼロ電源。
●水道メーターとコレクターを簡単に追加および維持できます。

2. 電子技術

作業電圧	作業温度	動作電流	DataComms
DC9-15V（RS-485）/DC24-36V（M-Bus）	-10〜45℃	≤9mA	RS-485、M-Bus

3。ヘッド損失曲線

4。精度エラー曲線

5。インストールディメンション

アイテム番号			lxsgy-20e	lxsgy-25e
l1	mm	260	260	295	354	373
L	mm	165	165	175	230	245
h	mm	118	150	150	115	155
w	mm	90	110	110	110	125
接続スレッド	D（mm）	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
接続スレッド	D（mm）	R1/2	R3/4	R1	R1 1/4	R1 1/2
重さ	組合と（kg）	1.2	1.5	1.6
重さ	組合なし（kg）

6.主な技術パラメーター

モデル番号				lxsgy-20e			lxsgy-25e
公称直径（DN）[mm]	15			20			25			32			40
比率Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
過負荷流量（Q4）[m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
永久流量（Q3）[m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
移行流量（Q2）[m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
最小流量（Q1）[m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
精度クラス	2
低流量ゾーンの最大許容誤差（MPEι）	±5％
上流量ゾーン（MPEμ）の最大許容誤差	温度≤30の水で±2％℃ 温度を持つ水の±3％＞ 30℃
温度クラス	T30、T50
水圧クラス	マップ16
圧力損失クラス	△P63
範囲を示す[m³]	99 999
示すデバイスの解像度[m³]	0.00005
フロープロファイルの感度クラス	U10 D5
オリエンテーションの制限	Vertical
