KM05-08

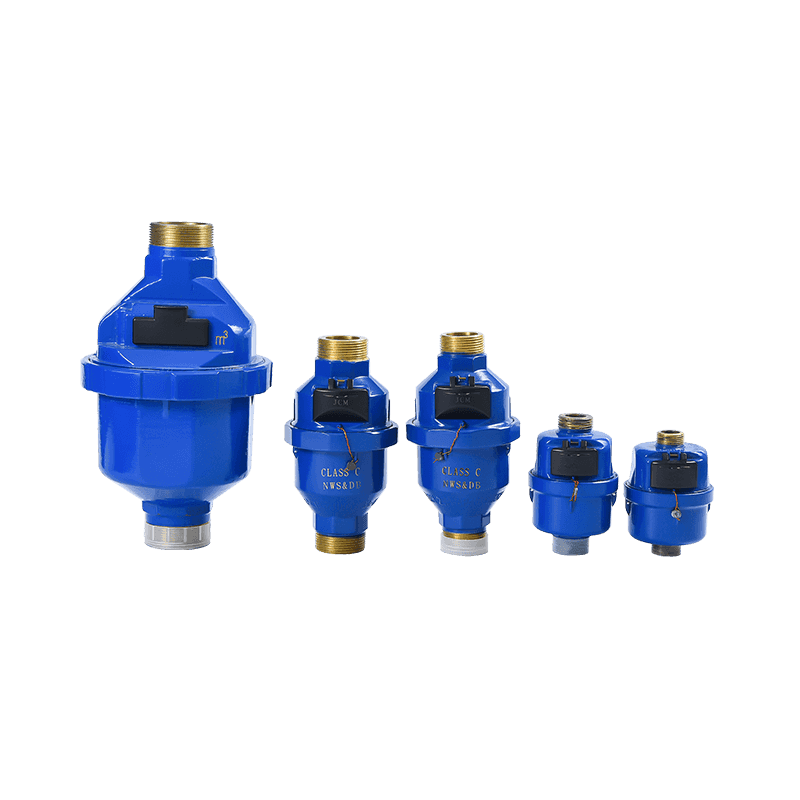

ロータリーピストンボリュームウォーターメーター

お問い合わせ

PREV: ドライタイプのベーンホイールプラスチックボディマルチジェットコールドウォーターメーター NEXT:ロータリーピストン体積プラスチックボディウォーターメーター国内

説明

1。アプリケーション

パイプラインを流れる冷水の量を測定、記憶し、表示するために、世帯または住宅ユニットに使用されます。高測定グレード、高感度、高い水質要件、小さな流量計量容量、より信頼性の高い動きの材料がより高い健康と強度の要件を満たすことができ、設置の方向は限定されません。

2。機能

●測定の体積回転ピストンの原理、高精度の採用。

●レジスタは、特別な液体でカプセルに密閉されています。

●非返品バルブは、逆流を抑えることができます。

●素材：真鍮、オプション用のプラスチック製のボディ。

●非ターンバルブが利用可能です。

●グリットと微粒子の影響を受けません。

●リードシールと防塵カバーが付いています。

●ISO4064を確認します。

●IP68で利用可能。

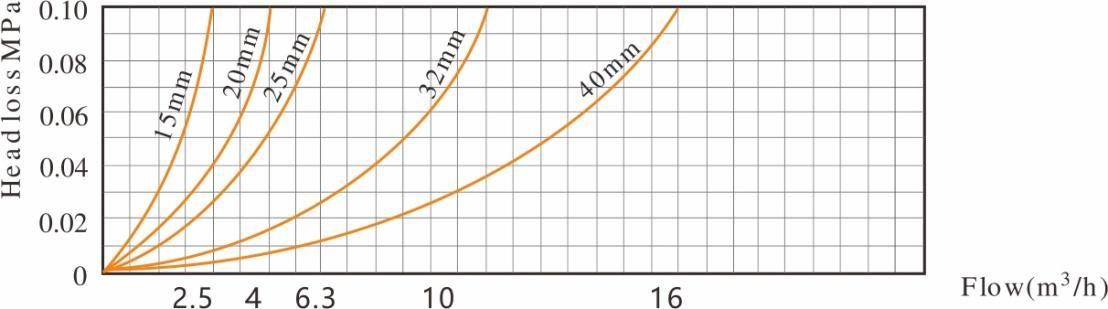

3。ヘッド損失曲線

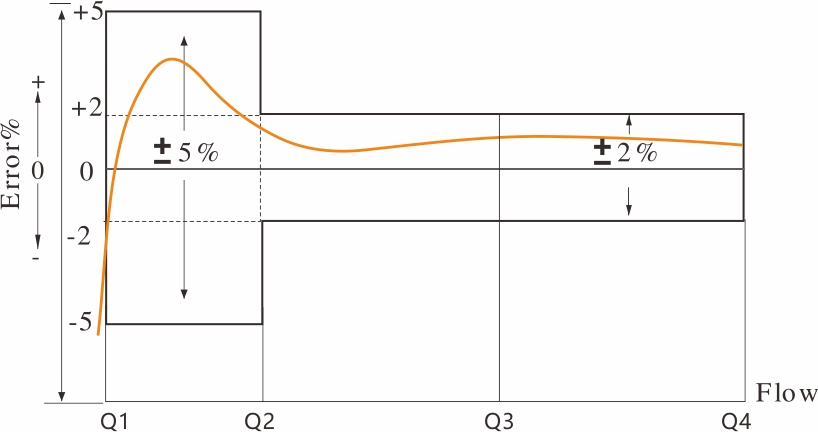

4。精度エラー曲線

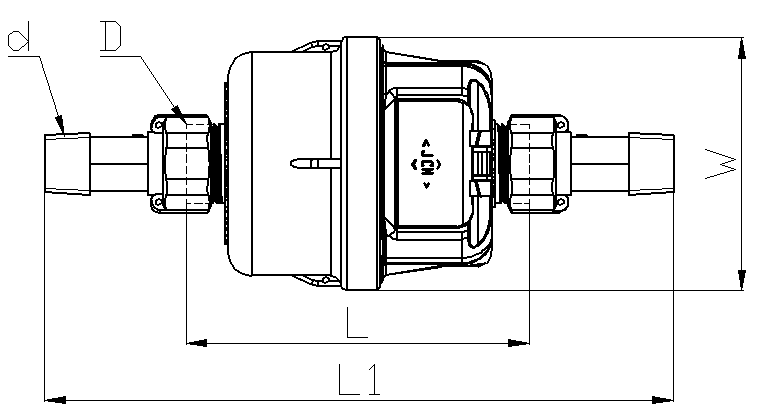

5。インストールディメンション

アイテム番号		lXh-15	LXH-20	LXH-25	LXH-32	LXH-40
L	mm	115	130	200	200
L1	mm	210	235	320	325
H	mm	85	85	105	105
w	mm	85	85	105	105
接続スレッド	D（mm）	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "
接続スレッド	D（mm）	R1/2	R3/4	R1	R1 1/2
重さ	組合なし（kg）	1	1.3	2.35	2.5
重さ

6.主な技術データ

モデル番号	LXH-15			LXH-20			LXH-25			LXH-32			LXH-40
公称直径（DN）[mm]	15			20			25			32			40
比率Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
過負荷流量（Q4）[m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
永久流量（Q3）[m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
移行流量（Q2）[m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
最小流量（Q1）[m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
精度クラス	2
低流量ゾーンの最大許容誤差（MPEι）	±5％
上流量ゾーン（MPEμ）の最大許容誤差	温度≤30の水で±2％℃ 温度を持つ水の±3％＞ 30℃
温度クラス	T30、T50
水圧クラス	マップ16
圧力損失クラス	△P63
範囲を示す[m³]	99 999
示すデバイスの解像度[m³]	0.00005
フロープロファイルの感度クラス	U10 D5
オリエンテーションの制限	Any
