説明
1。製品機能:
2。技術データ:
| 水圧 | 0.6MPA-1.6MPA |
| Q3/Q1 | 400/500/1000 |
| DN(mm) | DN40-DN500 |
| 測定精度 | 1 2 |
| 測定範囲 | 0.001〜10m/s |
| 周囲温度 | -40〜60℃ |
| バッテリー | 3.6Vリチウムまたは12VDC 3.6Vリチウム |
| 工事 | スタンドアロン/スプリット |
| 裏地材料 | HRラバーF4:PTFE |
| フランジとボディマテリアル | ステンレス /炭素鋼 |
| 通信インターフェイス | RS485、GSM、GPRS、NB-iot、cat。 1 |
| フロープロファイルの感度クラス | U0D0 |
| ケーブルの長さ | 5メートル |
| プレスロス | <= 10 kPa |
| 水温 | T30-T50 |
| 測定期間 | 1秒/時間〜15秒/時間調整可能 |
| 測定周波数 | 5回/1秒 |
| 測定方向 | 正および負の双方向測定 |
| 入力関数 | 圧力、温度 |
| 0perationモード | Bluetooth、ワイヤレス操作(赤外線手術者) |
| 防水 | IP68 |
| アプリケーション:導電性液体用 | 導電率> 20 |

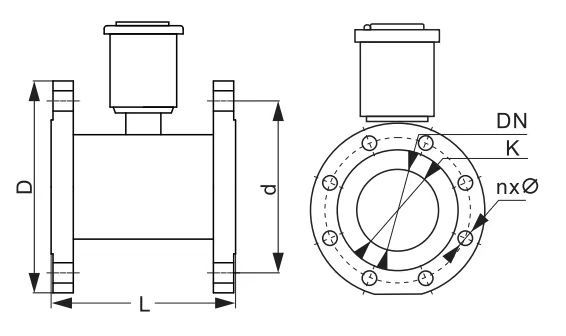

3。インストールディメンション
| DN(mm) | MPA | 測定(mm) | ||||
| L | D | k | 直径ねじ(mm) | ネジ用の数量 | ||
| 40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
| 50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
| 80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
| 100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
| 150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
| 200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
| 250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
| 300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
| 350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
| 400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
| 450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
| 500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4。主な技術データ(標準:GB/T778-2018)
| R = 500グレード1 | R = 1000グレード2 | ||||
| DN(CM) | Q3(m3/h) | Q2(m3/h) | Q1(m3/h) | Q2(m3/h) | Q1(M3/H) |
| 40 | 25 | 0.08 | 0.05 | 0.04 | 0.025 |
| 50 | 40 | 0.128 | 0.08 | 0.064 | 0.04 |
| 65 | 63 | 0.2 | 0.125 | 0.101 | 0.063 |
| 80 | 100 | 0.32 | 0.2 | 0.16 | 0.1 |
| 100 | 160 | 0.512 | 0.32 | 0.256 | 0.16 |
| 125 | 250 | 0.8 | 0.5 | 0.4 | 0.25 |
| 150 | 400 | 1.28 | 0.8 | 0.64 | 0.4 |
| 200 | 630 | 2.015 | 1.26 | 1.008 | 0.63 |
| 250 | 1000 | 3.2 | 2 | 1.6 | 1 |
| 300 | 1600 | 5.12 | 3.2 | 2.56 | 1.6 |
